Rapportering : grafieken

0000001988     -      25-10-2015

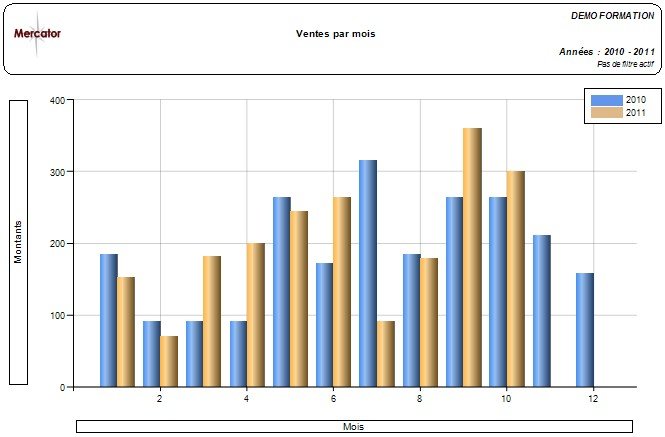

Dit rapport is bedoeld om te laten zien hoe u in de rapportering een grafiek toevoegt.

rep_graphique

Om dit rapport te genereren, moet u:

  • het informatiebestand "Klanten" openen;
  • via "Tools / Parametrering documenten / Klanten" een nieuw rapport creëren;
  • de eigenschappen van het rapport invullen;
  • de SQL-opdracht invullen om de gegevens te bekomen;
  • alle onnodige balken verwijderen: de grafiek wordt toegevoegd aan de balk "Titel";
  • het object "Grafiek" invoegen en via "Rechtsklikken / Wijzigen" de eigenschappen openen:
    1. In de algemene eigenschappen van de grafiek
      rep_edit_graf1
      Vul het volgende in:
      • Gegevens - Gegevensbron: CliRep
      • Opmaak: Randstijl: None
      • Legende: "Geactiveerd" afvinken

    2. In de bijzondere eigenschappen van de grafiek
      rep_edit_graf2
      De voorgestelde grafiek is standaard van het type "Balken en kolommen". Indien u een ander grafiektype wenst, hoeft u enkel te klikken op de knop "Toevoegen" en te kiezen uit de talrijke mogelijkheden. Uiteraard moet u dan het oude element schrappen.
      Vul het volgende in:
      • Gegevens - Naam: "Voorgaand jaar"
      • Gegevens - X-waarden: gegevens van de X-as (CliRep.mois)
      • Gegevens - Y-waarden: gegevens van de Y-as (CliRep.tot1)
      • Opmaak - Tekenstijl: selecteer "Cylinder"

    3. In ons voorbeeld drukken we de gegevens voor twee jaar af. U moet dus een nieuw grafisch element toevoegen en als volgt invullen:
      rep_edit_graf3
      • Gegevens - Naam: "Lopend jaar"
      • Gegevens - X-waarden: gegevens van de X-as (CliRep.mois)
      • Gegevens - Y-waarden: gegevens van de Y-as (CliRep.tot2)
      • Opmaak - Tekenstijl: selecteer "Cylinder"

  • Om de respectieve legendes van de X- en de Y-assen toe te voegen, kunt u gewoon een tekstzone gebruiken.
    Tip: om verticaal af te drukken, hoeft u enkel de eigenschap "Hoek" van het tekstobject in te vullen (waarde = 270).
  • Als u een legende wilt toevoegen voor de kleuren, kunt u een object van het type "Vormen - Rechthoek" gebruiken en daaraan een tabel bestaande uit 2 kolommen en 2 rijen toevoegen waarin u de kleuren en de overeenstemmende gegevens invult.

Dit is slechts een van een ontelbaar aantal mogelijkheden om verschillende resultaten te bekomen.


In de bijgevoegde zip vindt u een voorbeeldrapport (fichier statx).



Te laden : 0000001988.zip (225 Kb - 09-11-2011)
